今天給大家簡述下我公司產品TX3351-DP差壓變送器：
產品簡介

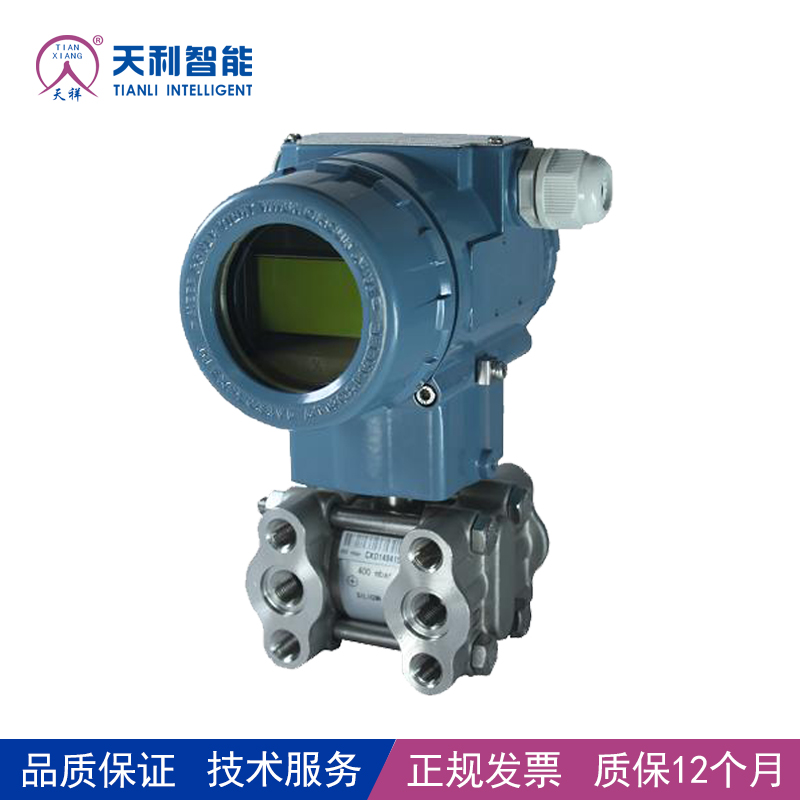

TX3351-DP差壓變送器用于測量液體、氣體或蒸汽的液位、密度、壓力、以及流量，然后將其轉變成4～20mADC HART電流信號輸出。TX3351-DP也可與RST375手持終端或RSM100 Modem 相互通信，進行參數設
標準規格
（以標準零點為基準調校量程，不銹鋼 316L膜片，填充液為硅油）
1性能規格
調量程的參考精度 （包括從零點開始的線性、回差和重復性）± 0.075% 若TD>10 (TD=*大量程/調節量程)則為：±(0.0075×TD)% 平方根輸出精度為以上線性參考精度的1.5倍
環境溫度影響
| 量程代碼 | -20℃～65℃總影響量 |
| A | ±(0.45×TD+0.25)%×Span |
| B | ±(0.30×TD+0.20)%×Span |
| C/D/E | ±(0.20×TD+0.10)%×Span |
| 量程代碼 | -40℃～-20℃和65℃～85℃總影響量 |
| A | ±(0.45×TD+0.25)%×Span |
| B | ±(0.30×TD+0.20)%×Span |
| C/D/E | ±(0.20×TD+0.10)%×Span |
過范圍影響：±0.075%×Span 靜壓影響
| 量程代碼 | 影響量 |
| A | ±(0.15%URL+0.10%Span)/4MPa |
| B | ±(0.10%URL+0.075%Span)/16MPa |
| C/D/E | ±(0.05%URL+0.05%Span)/16MPa |
過壓影響
| 量程代碼 | 影響量 |
| A | ±0.2%×Span/4MPa |
| B | ±0.2%×Span/16MPa |
| C/D/E | ±0.1%×Span/16MPa |
長期穩定性
| 量程代碼 | 影響量 |
| A | ±0.5%×Span/1年 |
| B | ±0.2%×Span/1年 |
| C/D/E |
±0.1%×Span/1年 |
電源影響: ±0.001% /10V (12～42V DC)，可忽略不計。
2功能規格 量程和范圍
|
量程/ 范圍 | kPa | mbar | |
| A | 量程 | 0.1～1 | 1～10 |
| 范圍 | -1～1 | -10～10 | |
| B | 量程 | 0.2～6 | 2～60 |
| 范圍 | -6～6 | -60～60 | |
| C | 量程 | 0.4～40 | 4～400 |
| 范圍 | -40～40 | -400～400 | |
| D | 量程 | 2.5～250 | 25～2500 |
| 范圍 | -250～250 | -2500～2500 | |
| E | 量程 | 20～2000 | 0.2～20 bar |
| 范圍 | -500～2000 |
-5～20bar | |
量程限
在量程的上下限范圍內，可以任意調整。 建議選擇量程比盡可能低的量程代碼，以優化性能特征。 零點設置 零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程≥*小量程 安裝位置影響 與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化，會發生<0.4kPa范圍內的零位影響，可以通過調節調零校正。無量程影響。 輸出 2線制，4～20mADC，可選HART輸出數字通訊，可選擇線性或平方根輸出。 輸出信號限：Imin=3.9mA，Imax=20.5mA 報警電流 低報模式（*?。?.7 mA 高報模式（*大）：21 mA 不報模式（保持）：保持故障前的有效電流值 報警電流標準設置：高報模式 響應時間 放大器部件阻尼常數為0.1s；傳感器時間常數為0.1～1.6s，取決于量程及量程比。附加的可調時間常數為：0.1～60s。 對非線性輸出（如平方根功能）的影響取決于該功能，并可據此計算。 預熱時間：< 15s 環境溫度 -40～85℃ 帶液晶顯示、氟橡膠密封圈時 -20～65℃ 儲存溫度/運輸溫度 -50～85℃；帶液晶顯示時：-40～85℃ 工作壓力 額定工作壓力分為：16MPa、25MPa、40MPa三檔 靜壓限 從3.5kPa絕對壓力至額定壓力，保護壓力可大于額定壓力的1.5倍，同時加于變送器兩側。 單向過載限：單向過載可達額定壓力 電磁兼容性(EMC) 見下頁《電磁兼容性附表》 3安裝 電源及負載條件 電源電壓為24V，R≤(Us-12V)/Imax kΩ 其中 Imax=23 mA *大電源電壓：42VDC *小電源電壓：12VDC，15VDC（背光液晶顯示） 數字通訊負載范圍： 250～600Ω 電氣連接 M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm2的導線。 過程連接 過程連接法蘭的兩端面有NPT 1/4 和UNF 7/16``內螺紋。 4物理規格 材質 測量膜盒：不銹鋼 316L 膜片： 不銹鋼 316L、哈氏合金C 過程法蘭：不銹鋼 304 螺母及螺栓：不銹鋼（A4） 填充液： 硅油 密封圈： 丁腈橡膠（NBR）、氟橡膠（FKM）、 聚四氟乙烯（PTFE） 變送器外殼：鋁合金材質，外表噴涂環氧樹脂 外殼密封圈：丁腈橡膠（NBR） 銘牌： 不銹鋼 304 重量：3.3kg（無：液晶顯示、安裝支架、過程連接） 外殼防護等級：IP67 電磁兼容性附表
| 序號 | 測試項目 | 基本標準 | 測試條件 | 性能等級 |
| 1 | 輻射干擾（外殼） | GB/T 9254-2008表5 | 30MHz～1000MHz | 合格 |
| 2 |
傳導干擾 （直流電源端口） | GB/T 9254-2008表1 | 0.15MHz～30MHz | 合格 |
| 3 | 靜電放電(ESD)抗擾度 | GB/T 17626.2-2006 |
4kV(觸點) 8kV(空氣) | B |
| 4 | 射頻電磁場抗擾度 | GB/T 17626.3-2006 | 10V/m (80MHz～1GHz) | A |
| 5 | 工頻磁場抗擾度 | GB/T 17626.8-2006 | 30A/m | A |
| 6 | 電快速瞬變脈沖群抗擾度 | GB/T 17626.4-2008 | 2kV(5/50ns,5kHz) | B |
| 7 | 浪涌抗擾度 | GB/T 17626.5-2008 |
1kV（線線之間） 2kV（線地之間）(1.2us/50us) | B |
| 8 | 射頻場感應的傳導干擾抗擾度 | GB/T 17626.6-2008 | 3V (150KHz～80MHz) |
A |
注：（1）A性能等級說明：測試時，在技術規范極限內性能正常。 （2）B性能等級說明：測試時，功能或性能暫時降低或喪失，但能自行恢復，實際運行狀況、存儲及其數據不改變。 外形尺寸 單位（mm） 水平配管連接方式（側面） 水平配管連接方式（正面） 墻裝連接方式 垂直配管連接方式 5 電氣連接圖 注：快捷接口功能等同于信號端子。
以上為我公司產品TX3351-DP差壓變送器介紹，如有需要可撥打電話咨詢我公司產品經理：400-119-0288 張經理
